コンパクト設計で、無駄のない効率的な運用ができます。また、簡単設置が可能ですので、コスト面も他のリフトに比べ、低価格に抑えられ経済的にも安心です。

こんな荷物を運ぶのが得意です

お料理お料理
飲み物飲み物
お盆・トレーおぼん・トレイ

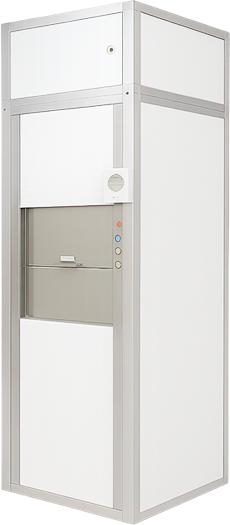

ダムウェーター(小荷物専用昇降機)の製品イメージ

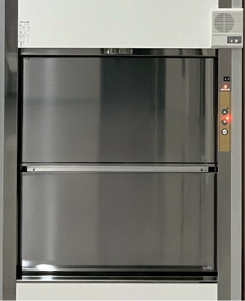

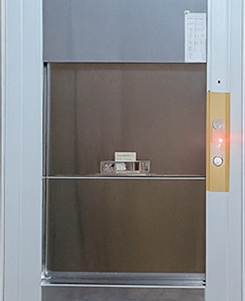

ダムウェーターの製品イメージ扉を開けて、商品を出入れします。扉上部のボタンを押すと、リフトが昇降します。

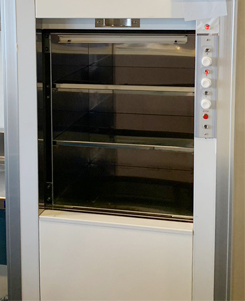

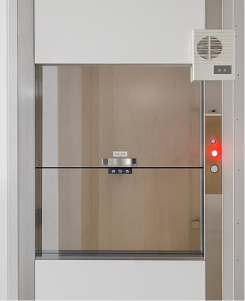

ダムウェーターの製品イメージ2棚板は取り外し可能な2段付きで、大小の荷物を昇降できます。
棚板は奥に二枚並べて置けるようになっており、組み合わせて使えます。

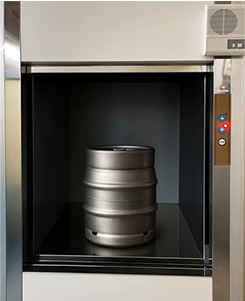

棚板をすべて外せば、ビールサーバーを昇降させることもできます。
製品イメージ(ビールも入る)ビール瓶を入れると、上写真のようなイメージです。様々な用途に使用できます。
3段ともグラスを置けます3段ある棚板それぞれに、グラスを置くことができます。

ダムウェーターの使用イメージ

ステップ1:
カゴを呼ぶボタンを押して、自分のいる階にカゴを呼びます。
ステップ2:
カゴに荷物を載せる扉をあけて荷物を載せます。はみ出していないか確認し、扉を閉めます。
ステップ3:
荷物を目的階に送る送りたい階のボタンを押し、荷物を昇降させます。

ダムウェーター(小荷物専用昇降機)の特長

その1:昇降路に1.6mmカラーコート鋼板を使用。耐錆性に優れています。

その2:ドアとカゴ室にはステンレス鋼板が標準仕様。清潔にお使い頂けます。

その3:取り外し可能な2段棚板で、運ぶものに応じて変更ができます。(右写真は、棚板を取り外した後)

その4:設置面積、場所をとらないコンパクト設計の600mm~900mm

その5:合理的な設計になっているため、据付工事はおよそ1日で完了できます

ダムウェーターの特長

安心・安全の標準機能

巻上機:回転部分には、すべてボールベアリングを使用するなど耐久性に考慮。また、着床誤差が少なく音と振動のない静かな巻上機です。(写真1)

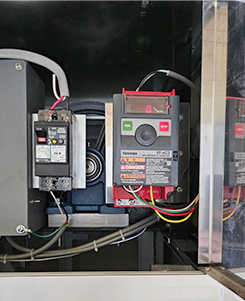

制御盤:コントロール部分はマイコン制御により、コンパクトにまとめられ鋼板製のボックスに収めれており、信頼性の高い制御ユニットです。(写真2)

インバータ制御方式:積載荷重の量に影響を受けることなく停止位置が一定です。(±3mm)起動時の過電流がなくなり省エネルギー化が図れます。

操作盤:扱いやすいシートパネル型です。
各階に押しボタンを設けています。目的階のボタンを押すだけで自動的に、かごはその階に止まり自由に運転できます。(写真3)

安心・安全の標準機能(巻上機)

写真1

制御盤

写真2

操作盤ボタン

写真3

ダムウェーター(小荷物専用昇降機)の製品詳細

ダムウェーターの費用・価格

本体価格89万円~。別途、工事費用がかかります。詳しくはお問い合わせ下さい。

平面図・正面図

ダムウェーター(小荷物専用昇降機)立体図・平面図
ダウンロード・拡大図面はこちらから

ダムウェーターの寸法・サイズ表

品番 ADC-400G ADC-500G ADC-600G ADC-700G(60) ADC-700G(100)
積載 30kg 40kg 50kg 60kg 100kg
カゴ有効
(mm)
一方向
貫通型
W400
×
D370
×
H650
W500
×
D470
×
H650
W600
×
D570
×
H650
W700
×
D670
×
H750
W700
×
D670
×
H750
L字型 W355
×
D355
×
H650
W455
×
D455
×
H650
W555
×
D555
×
H650
W655
×
D655
×
H750
W655
×
D655
×
H750
床~扉までの高さ 700mm 700mm 700mm 600mm 600mm
本体外寸(mm) W570
×
D570
W670
×
D670
W770
×
D770
W870
×
D870
W870
×
D870
電源 三相200V または 単相200V
0.75kw
昇降速度 インバーター制御 45m/min(50Hz、60Hz)
本体素材・カラー ダムウェーターステンレス製
<カラー鋼板>
dumbwaiter-compact-type-color

当社のダムウェーター(小荷物専用昇降機)は、オーバーヘッド(最上階の床から天井の高さ)が2300mm以上あれば設置可能です。

外扉と内扉

扉には外扉と内扉があり、両方を閉めることで、荷物を昇降させられます。これにより、誤作動や荷崩れ防止など、安全面を強化させています。

製品情報(内扉閉)外扉と内扉が閉まっている状態
製品情報(カゴ扉閉)内扉が閉まっている状態

外扉ロック装置と扉感知装置

外扉ロック装置は、カゴが到着していない時にドアをロックします。
扉が開いている時に、操作スイッチを押しても、扉感知装置によりカゴを動かなくさせます。

注意事項

除外工事

●床開口などの基礎工事および建築側諸工事
●一次側電源引込工事
●開口部塞ぎなど各種仕舞工事
●夜間の工事
●消防法・竪穴区画エリアに関する防火工事
●クリーンルームなど特殊な場所での工事
